优点:音质好,失真小 。效率略高于AB类。
缺点:采用多组模拟电源供电,体积及重量会相应增加。
![](http://www.dgyxpxsp.com/uploads/allimg/190726/1-1ZH6150930623.png)

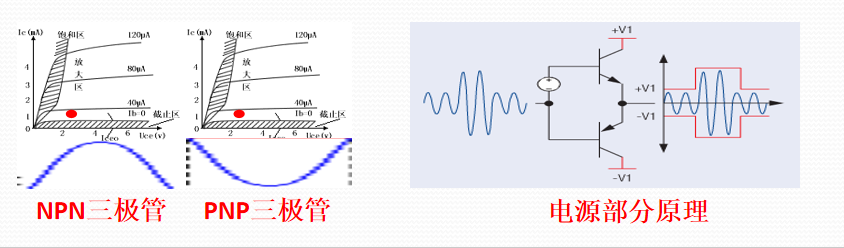

5、H类:放大部分原理与AB类相同,供电部分采用具备可调节多级输出电压的开关电源,自动检测输出功率来选择供电电压。
优点:音质好,失真小 、效率略高于AB类、采用数字开关电源降低了功放整体的重量。
![](http://www.dgyxpxsp.com/uploads/allimg/190726/1-1ZH6151F4M8.png)

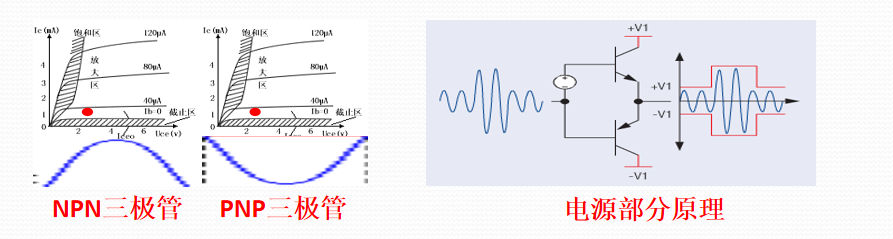

6、TD类:放大部分原理与AB类相同,供电部分采用完全独立的高精度可调节无级输出的数字开关电源,电压递进值为0.1V。自动检测输出功率来提升或衰减供电电压。
优点:音质好,失真小 、效率高于AB类、采用数字开关电源降低了功放整体的重量。
![](http://www.dgyxpxsp.com/uploads/allimg/190726/1-1ZH6151K6225.png)
2、数字类功放

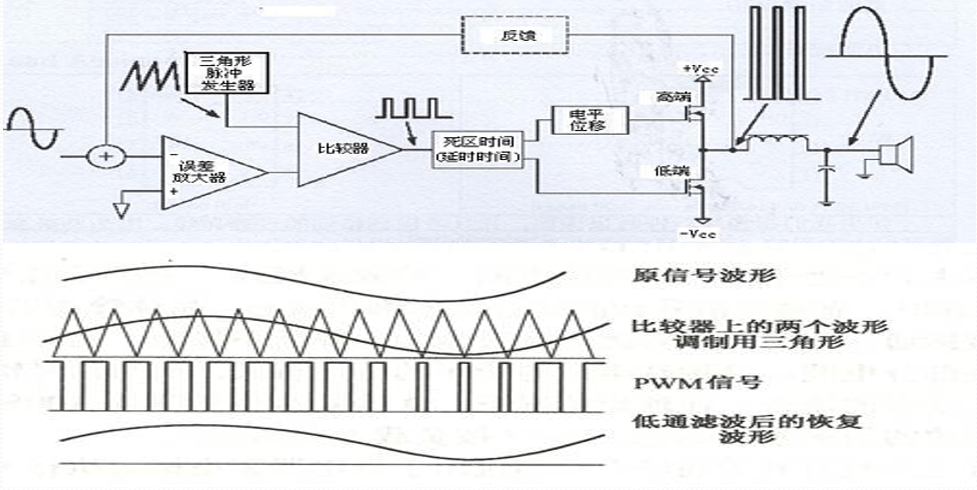

1-1、D类功放的工作原理图
![](http://www.dgyxpxsp.com/uploads/allimg/190726/1-1ZH61519255K.png)
1-2、D类功放的工作原理
D类:输入端的模拟信号波形与三角形脉冲信号发生器的三角波通过比较器进行混合利用PWM脉宽调制技术调制成宽度不等的脉宽调制波形,然后经修正输出给场效应放大管进行大功率电压电流放大,放大后的高频数字信号经过高品质低损耗的低通滤波器进行滤除无用的高频数字波,.终还原了音频功率信号,从而推动音箱完成了电能转换为声能的工作。

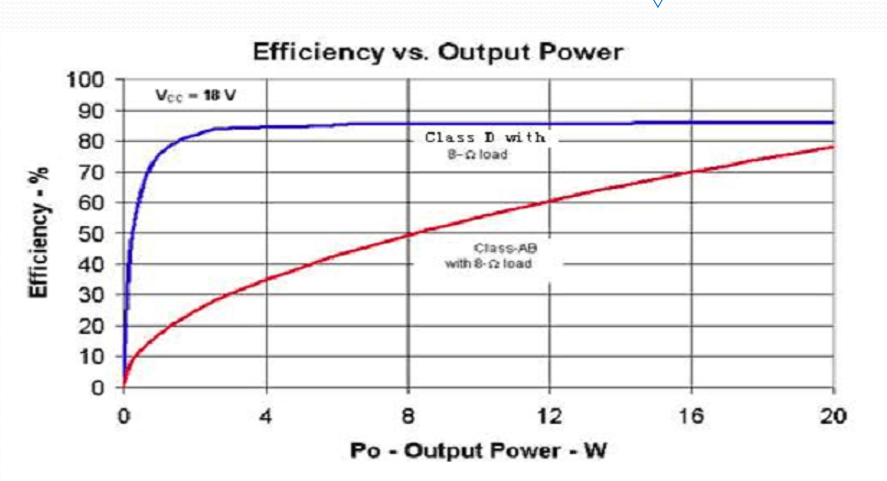

1-3、D类功放与AB类功放的工作效率对比图
![](http://www.dgyxpxsp.com/uploads/allimg/190726/1-1ZH6152035F6.png)
2、数字类功放
T类功放的工作原理
T类:放大原理与D类基本相同,但是信号部分采用DDP技术其核心技术是小信号的适应算法及预测算法。应用原理是将输入的音频信号与进入扬声器的电流全部经DDP进行运算处理后控制大功率高频晶体管的导通关闭,从而使音频达到高保真的线性放大。效率极高,失真小,音质与AB类功放相比有过之而无不及。
六、功放的三种工作模式
1、STEREO(立体声模式)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH920043Ma.png)
立体声模式:两个独立的音频信号对应两个独立功放通道。
2、PARALLEL or MONO(单声道模式)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9200HU61.png)
单声道模式:一个音频信号对应两个独立功放通道。
3、BRIDGE(桥接模式)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9200QXb.png)
桥接模式:两个功放通道合并成单个功放通道,对应一个信号输入,负载阻抗相同的条件下功率提升3.5倍以上。
七、功放的常见故障
电源保险烧毁:电源部分损坏(整流桥、电源管、滤波电容、变压器)、功率放大部分损坏(大功率损坏、推动管损坏、过压保护二极管损坏)。
功放没声音:电源部分损坏(整流桥、滤波电容)、功率放大部分损坏(大功率不完全损坏、推动管不完全损坏、静态工作点偏移造成直流输出而产生的保护、维持三极管工作状态的电阻损坏、运输放大器损坏)。
声音失真:电源部分损坏(整流桥、滤波电容)、功率放大部分损坏(部分推动管损坏、维持三极管工作的电阻损坏、输出电阻损坏)。
八、功放内部分析
1、模拟功放
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9201001S4.png)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9201040P3.png)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9201053335.png)
2、数字功放
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH920115O36.png)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH920120N21.png)
![](http://www.dgyxpxsp.com/uploads/allimg/190729/1-1ZH9201221639.png)
